专用工具

• •  GE-26568冷却液和蓄电池液测试仪
• •  GE-42401-A散热器盖和储液罐测试适配器
• •  GE-47716Vac N Fill 冷却液加注工具

排放程序

• 1.拆下散热器储液罐盖。
• 2.举升并支撑车辆。举升和顶起车辆
• 3.拆下前保险杠蒙皮。前保险杠蒙皮的更换
•
  4.车身底部前导流板(1)»拆下—车底前空气导流器的更换
• 5.在车辆下放置一个接油盘。
•
  6.散热器放水塞(1)»打开
• 7.排空冷却系统。
• 8.散热器放水塞(1)»关闭
•
  9.发动机冷却液节温器壳体进口管(3)@水泵»拆下—发动机冷却液节温器壳体进口管的更换（LSY）
•
  10.散热器出口软管(2)@水泵»拆下—散热器出口软管的更换
• 11.排空冷却系统。
•
  12.散热器出口软管(2)@水泵»安装—散热器出口软管的更换
•
  13.发动机冷却液节温器壳体进口管(3)@水泵»安装—发动机冷却液节温器壳体进口管的更换（LSY）
• 14.移开接油盘。
•
  15.车身底部前导流板(1)»安装—车底前空气导流器的更换
• 16.安装前保险杠蒙皮。前保险杠蒙皮的更换
• 17.降下车辆。
• 18.检查冷却液。
• 19.如果冷却液变色，则执行冲洗程序。冲洗

Vac-N-Fill 程序

•

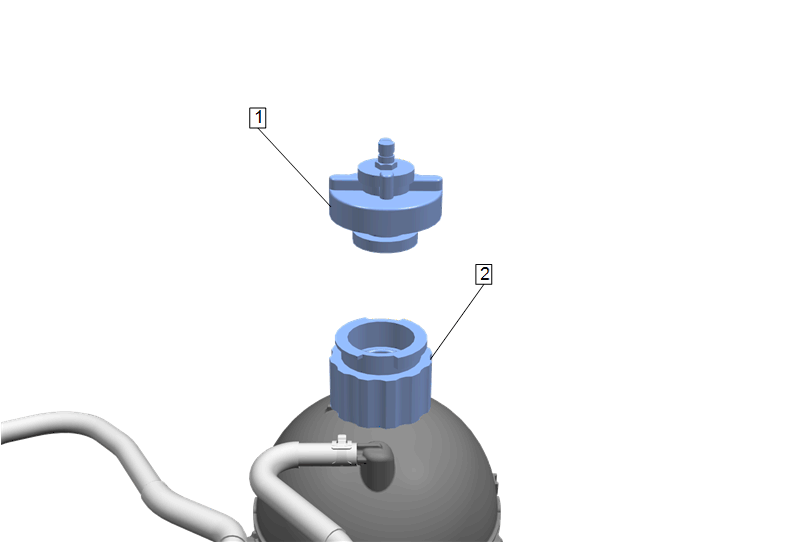

  1.将GE-42401-A散热器盖和储液罐测试适配器 (2) 安装至散热器储液罐。
• 2.将 Vac-N-Fill 盖 (1) 连接至GE-42401-A散热器盖和储液罐测试适配器 (2)。
•
  3.将真空表总成 (1) 连接至 Vac N Fill 盖。
•

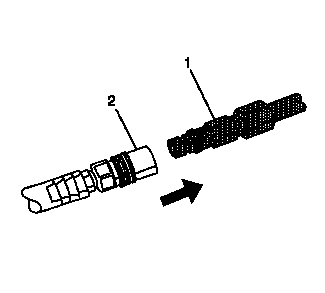

  4.将加注软管 (2) 连接至真空表总成 (1) 的倒钩接头上。
  确保阀门关闭。
• 注意:使用 50/50 的 DEX-COOL 防冻剂和干净饮用水的混合液。

  始终使用较多的冷却液。这样将消除进入冷却系统的空气。
  5.使用GE-26568冷却液和蓄电池液测试仪检查冷却液混合液的浓度。
•
  注意:将真空罐安装至带刻度的储液罐之前，确保位于真空罐底部的排放阀关闭。
  6.将冷却液混合液注入带刻度的储液罐 (1) 里。
• 7.将加注软管放到带刻度的储液罐 (1) 里。

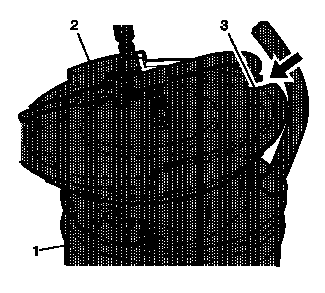

• 8.将真空罐 (2) 安装至带刻度的储液罐上时，使加注软管穿过真空罐的切口部位 (3)。
•

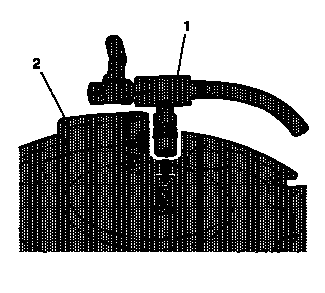

  9.将文氏管总成 (1) 连接至真空罐 (2) 上。
•

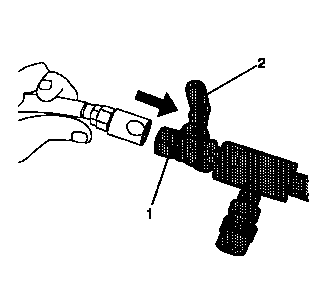

  10.将车间空气软管连接至文氏管总成 (1) 上。
  确保文氏管总成上的阀门 (2) 关闭。
•
  11.将真空软管 (1) 连接至真空表总成 (2) 和真空罐 (3) 上。
•

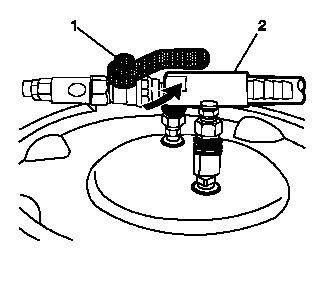

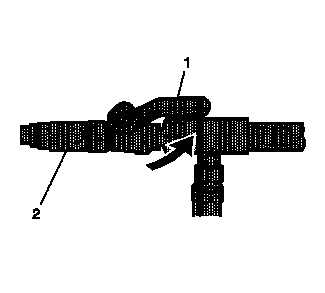

  12.打开文氏管总成 (2) 上的阀门 (1)。真空表将开始上升，并会发出嘶嘶声。
•

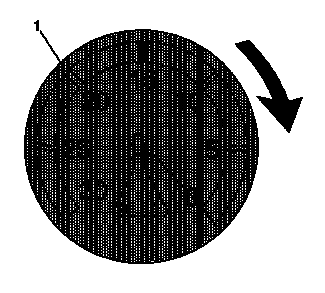

  13.继续抽真空直至指针 (1) 停止上升。此时读数应为 610-660 mm Hg (24-26 in Hg)。
  冷却软管可能会塌陷。这是真空抽吸引起的正常现象。
• 14.为便于加注，将带刻度的储液罐放到冷却液加注端口上方。
•

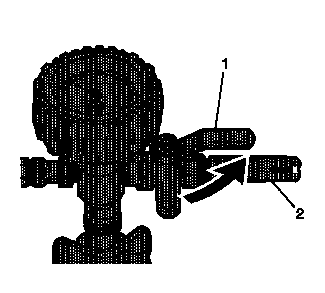

  15.缓慢地打开真空表总成 (2) 上的阀门 (1)。当冷却液达到加注软管顶端时，关闭阀。这将排除加注软管中的空气。
• 16.关闭喉管总成上的阀门。
• 17.如果怀疑冷却系统中有泄漏，则使系统在真空状态下稳定，并监测真空损失情况。
  如果观察到真空流失，则参见冷却液流失。
• 18.打开真空表总成上的阀门。当冷却液被引至系统中时，真空表将下降。
•

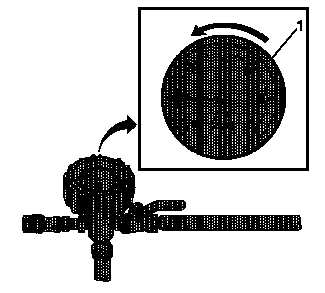

  19.一旦真空表读数达到零 (1)，关闭真空表总成上的阀并重复步骤 11 - 17。
•
  20.将加注软管 (2) 从真空表总成 (1) 的倒钩接头上断开。
  确保阀门关闭。
•
  21.将真空表总成 (1) 从 Vac N Fill 盖上断开。
•
  22.从GE-42401-A散热器盖和储液罐测试适配器 (1) 上拆下 Vac N Fill 盖。
• 23.从散热器储液罐上拆下GE-42401-A散热器盖和储液罐测试适配器 (2)。
• 24.加注冷却系统至合适液位。
• 注意:加注冷却系统后，用抽出软管抽出多余的冷却液，使冷却液处于正确液位。
  25.将真空软管从真空表总成上断开。
•
  26.将抽出软管 (1) 连接至真空软管 (2) 上。
•
  27.打开文氏管总成 (2) 上的阀 (1)，开始真空抽吸。
•
  28.用抽出软管 (1) 抽出冷却液，以达到合适液位。
• 29.真空罐的底部有一个排放阀。打开阀门，将真空罐中的冷却液排放到合适的容器中进行处理。
• 30.安装散热器储液罐盖。

自动冷却液维修加注程序

• 注意:车辆装备自动冷却液维修加注功能，可辅助在加注冷却液系统时去除空气。
  注意:使用 50/50 的 DEX-COOL 防冻剂和干净饮用水的混合液。
  1.使用GE-26568冷却液和蓄电池液测试仪检查冷却液混合液的浓度。
• 2.在冷却系统上，将冷却液添加至散热器储液罐上的加注线。
• 3.如果要启用自动冷却液维修加注功能：
• 3.1 连接蓄电池充电器，以使蓄电池在静态加注和空气去除程序期间保持充电。
• 3.2 将点火开关置于维修模式。电源模式的说明和操作
• 3.3 关闭空调。
• 3.4 设置驻车制动器。
• 3.5 同时踩下加速和制动踏板两秒，然后松开。
• 3.6 聆听和/或感觉水泵激活和控制阀的运动，同时观察散热器储液罐中的冷却液液位。加注和空气去除程序将运行约 15 分钟。如果散热器储液罐液位过低或已空，则将点火开关置于“OFF（关闭）”位置。
• 3.7 将散热器储液罐加注至加注线，并等待两分钟。
• 3.8 重复步骤 3.2 - 3.7，直至冷却液达到加注线。
• 3.9 安装散热器储液罐盖。
